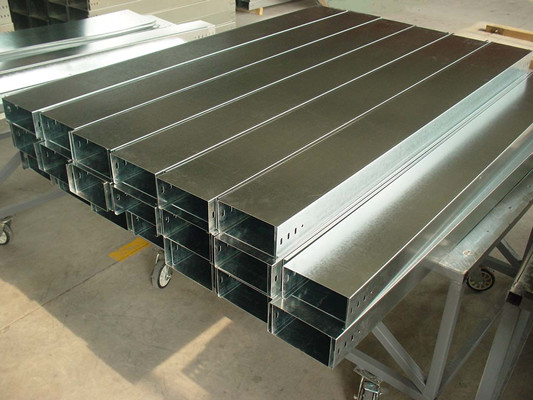

大跨距电缆桥架由室外进入建筑物内时，桥架向外的斜度不得小于1/100电缆桥架与用电设备交越时，其间的净距不小于0.5m.两组电缆桥架在同一高度平行敷设时，其间净距不小于0.6m.
在平行图上绘出桥架的路由，要注明桥架起点、结尾、拐弯点、分支点及升降点的坐标或定位规范、标高，如能制造桥架敷设轴侧图，则对资料核算将更精确。 直线段：注明全长、桥架层数、标高、类型及规范。拐弯点和分支点：注明所用转弯接板的类型及规范。升降段：注明标高改变，也可用部分大样图或剖面图标明。
桥架支撑点， 如立柱、托臂或非规范支、构架的距离、设备办法、类型规范、标高，可同意在平面上列表阐明，也可分段标出用不同的剖面图、单线图或大样图标明。
电缆引下点方位及引下办法，一般来说，大批电缆引下可用垂直弯接板和垂直引上架，少数电缆引下可用导板或引管，注明引下办法即可。电缆桥架宜高出地上2.2米以上，桥架顶部距顶棚或其它障碍物不该小于0.3米，桥架宽度不宜小于0.1米，桥架内横断面的填充率不该超越50百分之。
