铝合金空气母线槽
  • 铝合金空气母线槽

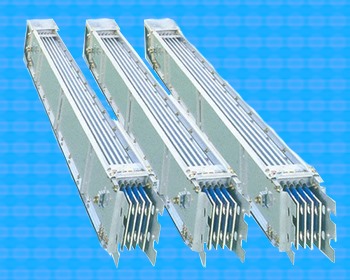

铝合金空气母线槽

所属类别:母线槽

产品规格:

详细内容

铝合金空气母线槽外壳采用铝镁合金型材,由两侧板和上下盖板而成,侧板上设计了散热片和燕尾槽,既有利于母线槽的散热,又加强了外壳刚度,也便于安装,同时减轻了母线槽重量,可大跨度设计和减少安装支架。


1、无螺钉组装技术外壳的上、下盖板与侧板的连接不用螺钉、铆钉也无需焊接而是采用勾、槽,由于外壳上不开孔,水气灰尘进不去,提高了防护等级,且外型非常美观。

2、整体接地技术传统的保护地线PE线放置在母线槽内一侧,由于电磁感应在保护地线上感应的故障电流经实测比理计算还要高出50%,同时三相导电排距PE间距不等,电感也不等,线路较长时,在故障电流下,三相严重不平衡。采用导电性能良好的非磁性材料铝合金外壳做保护地线,包围在导电排四周,由于它尽可能的靠近三相母排,可做到电抗最小,且保护地线与三相母排距离相等,电抗相同。这样无论是短时还是持续相对地短路故障,这种接地方式都比单独设置PE排好。因此国际电气技术委员会公布及提倡电汇排(母线槽)以外壳作为接地导体。把外壳与PE排合为一体,也避免了外壳与PE连接处因长期腐蚀,接触不良而产生接地连续性不良现象。

3、防腐性能强:铝型材外壳经过阳极氧化10u后镀锌防腐性能要好得多.比钢制外壳日本对不同牌号铝合金板材与镀锌铜板的长期大气暴露试验表明其腐蚀深度前者大约是后者的二十分之一。
4、可靠的绝缘方式:导电排上有绝缘层,相与相间还有一定的空气间隙,导电排与外壳间还有DMC材料压制的绝缘垫块,三重绝缘,保证母线槽的绝缘万无一失,尤其在潮湿的环境下使用更显其优越性。
5、大跨度设计:直线型母线槽的长度除受运输能力限制外,其设计和生产能力不受长度限制,能满足工程尤其是现代厂房对大跨度母线槽的需求。由于其刚度好,6m跨度之间可以不安装吊架。
安装方便。由于全长外型尺寸一致,内部结构对称,在任一侧都可以排列为L1, L2, L3,N, 因此倒相很容易,安装方便。
