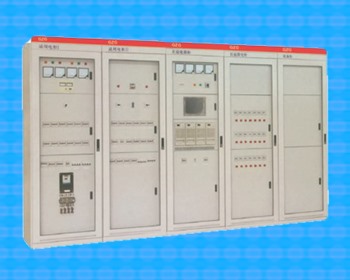

GZDW系列智能高频开关直流电源系统，集中监控器、充电模块、及各监测单元的设计，均采用世界最先进的具有成功运行经验的技术，并结合了我国电力系统的特点。广泛应用于电力系统变电站、变电所、中小型发电厂、水电站等，作为高压断路器直流操作机构的分、合闸、继电保护、自动装置、信号装置等使用的操作电源及事故照明和控制用直流电源。产品各项性能指标达到并超过DL/T459-2000标准。
交流输入电压：380V±20％ 频率 50Hz±10％
直流输出电压：180V～320V或90V～160V连续可调
稳压精度： ≤±0.5％
稳流精度： ≤±0.5％
纹波系数： ≤±0.2％
均流不平衡度：≤±3％
功率因数： ≥0.92
效率： ≥92％
噪声： ≤50dB
尺寸： 800×600×2260（2360）mm
1、采用模块化设计，N+1热备份，可平滑扩容。
2、模块采用国际最新软开关电源技术，硬件低差自主均流技术，内含CPU监控，可独立自主充电、浮充工作，可带电热插拔，更换安全方便。
3、系统可选择两路交流自动切换输入，主从备份，可靠性高。
4、监控系统采用积木式的机构设计，使维护工作简单快捷，工作安全可靠。
5、监控功能完善，高智能化，采用大屏幕汉字显示，声光报警。
6、配有标准RS232，RS485接口，采用多种通信规约，方便接入综合自动化系统或单独组网，实现“四遥”及无人值守。
7、一套监控可管理一组电池，也可管理两组电池。具有先进的电池温度补偿，保证电池组的使用寿命
8、可满足母线分段要求，开关选用专用直流断路器，满足直流操作要求。
9、可选配蓄电池电压巡检，接地支路巡检。
海拔高度不超过2500m。
环境温度不高于＋45℃，不低于－15℃。
空气最大相对湿度不超过90％。
运行地点无剧烈振动和冲击，无强电磁场干扰，垂直倾斜度不超过50。
无腐蚀性、易爆性气体，无导电尘埃等 。
|
GZDW系列高频开关直流电源系统技术参数
|
|||||||||
|
规格型号
|
交流输入电压（V）
|
模块配置（A）
|
蓄电池容量（Ah）
|
直流输出负荷
|
直流馈出回路
|
屏面数
|
|||
|
直流输出电压（V）
|
常时负荷（A）
|
最大合闸电流（A）
|
合闸
|
控制
|
|||||
|
GZDW-24/220-M
|
3Ф380
|
2×5
|
24
|
220±2%
|
2
|
60
|
4
|
4
|
1
|
|
GZDW-38/220-M
|
3Ф380
|
2×5
|
38
|
220±2%
|
2
|
90
|
4
|
4
|
1
|
|
GZDW-50/220-M
|
3Ф380
|
2×10
|
50
|
220±2%
|
3-10
|
150
|
4
|
4
|
2
|
|
GZDW-65/220-M
|
3Ф380
|
3×10
|
65
|
220±2%
|
3-10
|
160
|
5
|
5
|
2
|
|
GZDW-80/220-M
|
3Ф380
|
3×10
|
80
|
220±2%
|
3-10
|
200
|
5
|
5
|
2
|
|
GZDW-100/220-M
|
3Ф380
|
3×10
|
100
|
220±2%
|
3-10
|
240
|
6
|
6
|
2
|
|
GZDW-150/220-M
|
3Ф380
|
4×10
|
150
|
220±2%
|
5-15
|
300
|
6
|
6
|
3-5
|
|
GZDW-200/220-M
|
3Ф380
|
4×10
|
200
|
220±2%
|
5-20
|
450
|
6
|
6
|
3-5
|
|
GZDW-300/220-M
|
3Ф380
|
6×10
|
300
|
220±2%
|
10-20
|
400
|
8
|
12
|
4-7
|
|
GZDW-400/220-M
|
3Ф380
|
7×10
|
400
|
220±2%
|
10-20
|
600
|
12
|
16
|
4-8
|
|
GZDW-500/220-M
|
3Ф380
|
8×10
|
500
|
220±2%
|
10-20
|
800
|
12
|
16
|
4-8
|
注：本表以额定220V电压为例，400Ah以上电池一般置于电池架上。
